Longitud equivalente en pies y metros para válvulas y accesorios comunes encontrados en sistemas de tuberías
¿Preguntas o comentarios? Contáctanos en contact@myengineeringtools.com
1. Introducción
2. Longitud equivalente de válvulas comunes – válvula globo, válvula de bola, válvula de asiento…
3. Longitud equivalente de accesorios comunes – codos, tees, reducciones, ampliaciones...
1. Definición: caída de presión de los elementos de tubería
Al calcular la caída de presión en una tubería, la pérdida de carga debida a singularidades, típicamente válvulas y accesorios, puede estimarse mediante un coeficiente de caída de presión. Sin embargo, otro método consiste en considerar que el accesorio equivale, en términos de caída de presión, a una cierta longitud adicional de tubería recta. Esta longitud se denomina “longitud equivalente”.
Esta página proporciona la longitud equivalente de algunos accesorios y válvulas comunes; puede ser especialmente útil para cálculos rápidos durante estudios preliminares o solución de problemas.
Para cálculos de caída de presión, también puedes consultar las siguientes páginas:
2. Longitud equivalente de válvulas comunes

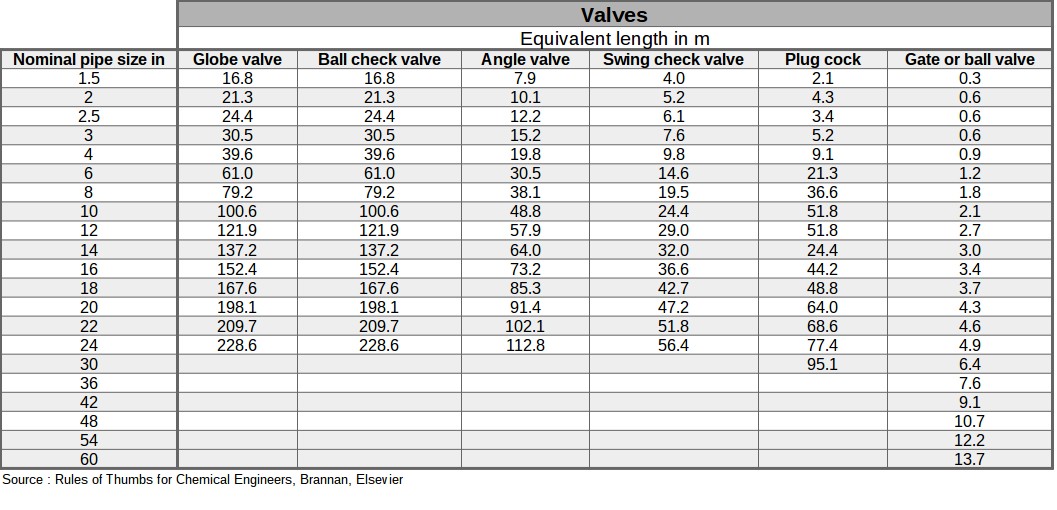

Las siguientes tablas detallan la longitud equivalente que puede usarse para calcular la caída de presión de los siguientes tipos de válvulas:
- Válvula globo
- Válvula de retención de bola
- Válvula angular
- Válvula de retención oscilante
- Válvula de tapón
- Válvula de compuerta o de bola

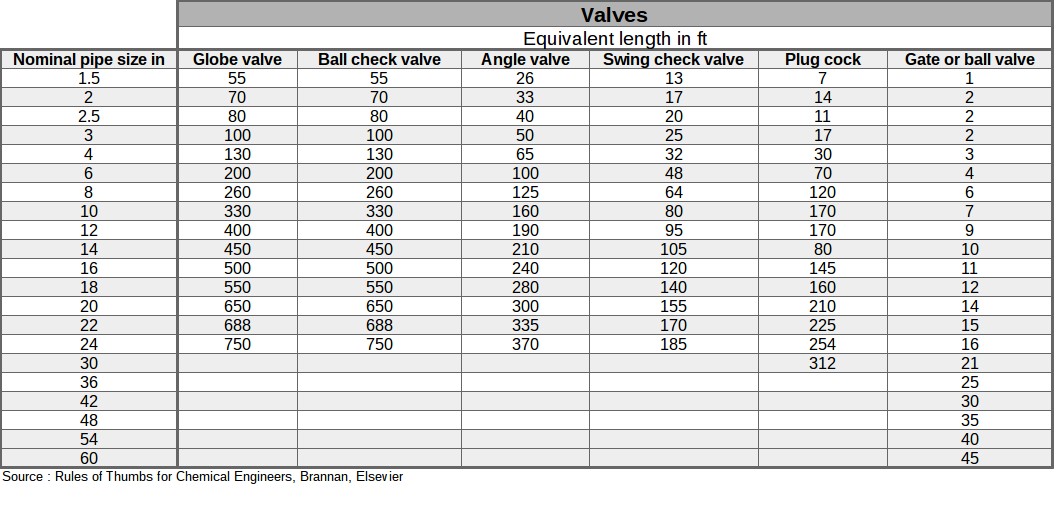

La primera tabla muestra la longitud equivalente en pies (unidades EE. UU.)

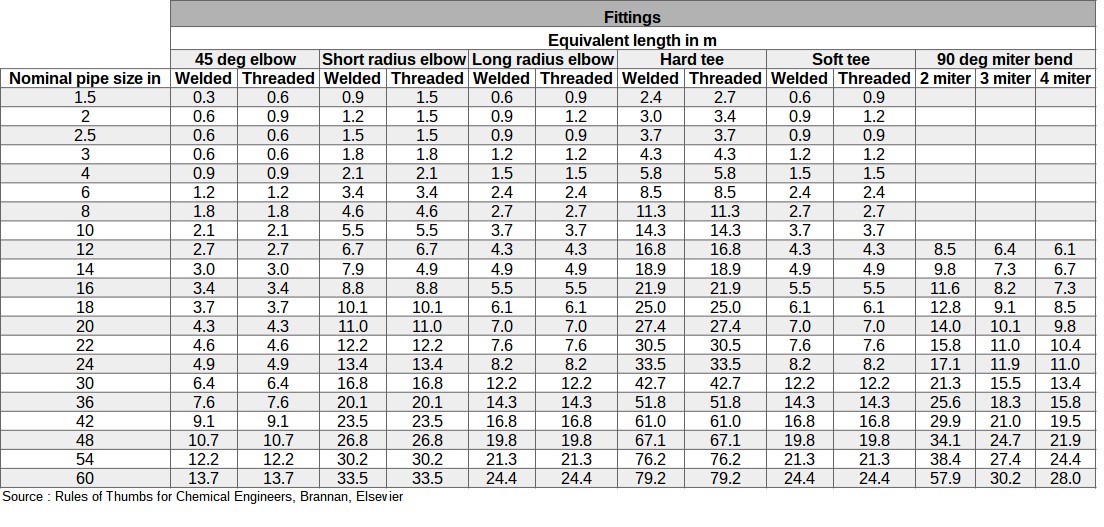

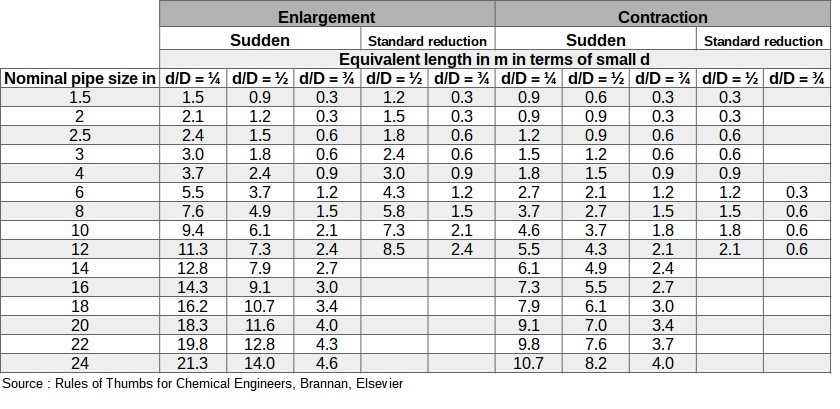

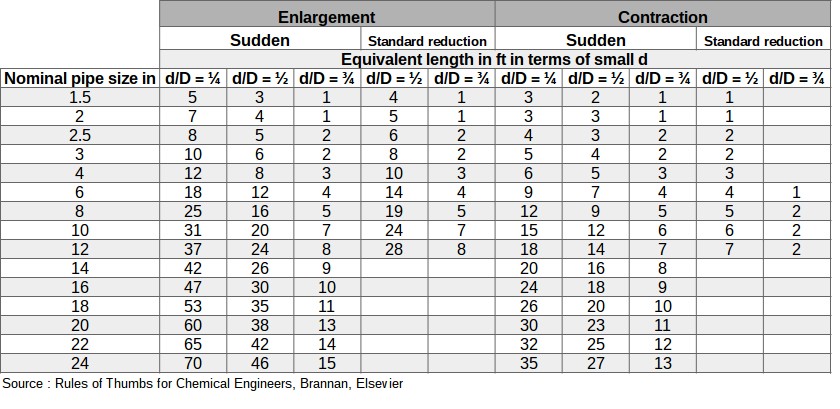

3. Longitud equivalente de accesorios comunes
La longitud equivalente de los accesorios comunes encontrados en tuberías se da para:
- Codos de 45°
- Codos de 90° de radio corto
- Codos de 90° de radio largo
- Tees
- Curvas (bends)
- Agrandamientos
- Reducciones
Los datos se presentan en pies o en metros.
